管道尺寸不均一,需要根据工艺要求与材料可用性来对接管道。这就是称为异径管的特殊管件的重要性。

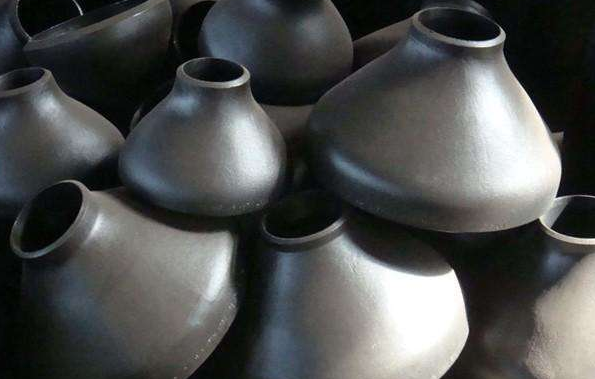

变径管在管道行业中使用最广泛,以减少扩大管路的直管部分。异径管基本上有两种样式:同心异径管和偏心管。
同心异径管:
异径管中,面积减小是同心的,并且较大端和较小端的管道中心线保持不变。这些样式通常用于垂直线。
偏心管:
在这种管道中,较大端的中心线与较小端的中心线之间存在偏移。这种偏移或偏心将在顶部或底部保持平坦的一侧。
可以通过以下公式轻松找到这种偏移或偏心率:偏心距=(更大的末数值-更小的末端数值)/ 2
使用这种类型的异径管时,用户可以选择将扁平面定向。通常对于水平线,偏心异径管的平侧朝上或朝下,等轴测距中也有偏差。
平面朝上的偏心管用于水平管路上的所有泵吸入管路(不包括处理泥浆的泵)。这样一来,可以避免空气在最初通过泵壳排出时被困在管道内,有助于避免气蚀现象。
根据此配件与直管的末端连接,异径管的分组如下:
对焊减压阀:对焊减压阀的适用压力等级,尺寸和材料标准与对焊弯头的适用压力等级,尺寸和材料标准相同。
承插焊减速器:此类异径管仅可采用同心类型,也可采用带有一端套的联轴器形式,以适合较大直径的管道,而另一端套的联轴器形式,以适合较小直径的管道。标准与适用于承插焊弯头的标准相同。
螺纹管件: 仅适用于同心类型,并且采用联轴器的形式,一端适合较大的管道,另一端适合较小的管道。
法兰管件:其压力额定值,用途,材料和尺寸标准与适用于法兰弯头的压力减压器相同。无论减小尺寸,它们的面对面尺寸均由较大的管道尺寸决定。
